基础信息

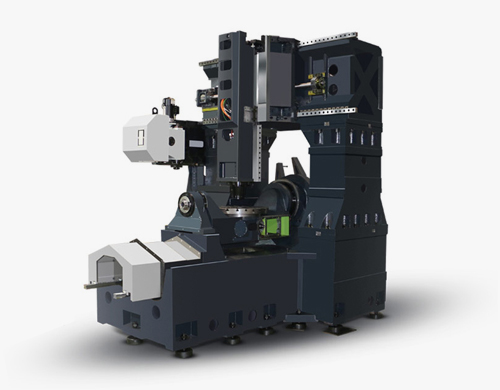

GMU-750/70OD承继定染龙门结构的强盛网性、搭载埃弗米独吞的机械传动转台手艺，团结齿轮消隙专利及转台扭转阳尼机构：另外通过业内强盛的主轴研发手艺加持，使GMU750/700D无畏系列实现高效而准确的铣削联动加工 。
-
高效铣削手艺 -
高刚性床身结构 -
高精度齿轮传动转台手艺 -
高响应动态体现
产品规格
<
>
| 名称 | 单位 | GMU-750 | GMU-700D |
| 系统（控制单位) | ? | HEIDENHAIN-iTNC640 | HEIDENHAIN-iTNC640 |
| X/Y/Z轴行程 | mm | 750/1150/550 | 750/1150/550 |
| A/C轴行程 | 度 | ±120/360 | +120/360 |
| 主轴端面至事情台距离(A轴位于0度位置时) | mm | 150-700(此值为机械主轴，电主轴会有差别) | 150-700(此值为机械主轴，电主轴会有差别) |
| 事情台尺寸 | mm | φ630 | φ700 |
| 最大承重 | kg | 500 | 400 |
| 主轴 | ? | ? | ? |
| 主轴（标配） | ? | ? | ? |
| 主轴最高转速/锥柄 | rpm | 15000/HSK-A63 | 15000/HSK-A63 |
| 主轴功率（S1/S6-40%） | Kw | 18/22 | 18/22 |
| 扭矩（S1/S6-40%） | N.m | 57/70 | 57/70 |
| 进给系统 | ? | ? | ? |
| X/Y/Z轴快速位移 | m/min | 36/36/30 | 36/36/30 |
| 最大切削进给率 | m/min | 20 | 20 |
| 加速率 | m/s2 | 0.8 | 0.8 |
| A/C轴快进速率 | RPM/min | 20/30 | 20/80(C轴DDR) |
| 额定扭矩A/C | N.m | 2080/990 | 2080/860 |
| 静止扭矩A/C | N.m | 3150/1295 | 3150/1570 |
| 刹车扭矩A/C | N.m | 5000/0 | 5000/3500 |
| 定位精度（GB17421.22000） | ? | ? | ? |
| X/Y/Z | mm | 0.008/0.008/0.008 | 0.008/0.008/0.008 |
| A/C | ARCSEC | 12/12 | 12/12 |
| 重复定位精度（GB17421.22000） | ? | ? | ? |
| X/Y/Z | mm | 0.004/0.004/0.004 | 0.004/0.004/0.004 |
| A/C | ARCSEC | 6/6 | 6/6 |
| 自动换刀系统 | ? | ? | ? |
| 刀具数 | Pcs | 24T | 24T |
| 换刀时间（刀-刀） | sec | 2.5S | 2.5S |
| 刀具最大长度 | mm | 300 | 300 |
| 刀具最大直径/相邻无刀 | mm | 60/φ120 | φ60/φ120 |
| 刀具最大重量 | kg | 8 | 8 |
| 机床尺寸 | ? | ? | ? |
| 机床总高 | mm | 3700 | 3700 |
| 占地面积（长X宽） | m㎡ | 4500x3200 | 4500x3200 |
| 机床净重 | kg | 15500 | 15500 |
| 电力需求 | kw | 50 | 55 |
产品特点
（1）设计接纳定梁龙门床身结构，确保床身结构的高刚性、高精度及高效稳固
设计接纳有限元剖析和动力学优化，极大提升机床每个部件的静态及动态特征以确�；驳恼甯招浴⑽裙绦约岸� 。
（2）强悍的高刚、高精齿轮传动转台手艺
摇篮式回转事情台为本司设计制造，AC轴均为预载的双齿轮消隙传动，刚性超强 。为消除摇篮体的第一阶薄弱扭转模态，特设本司专利扭转阻尼器 。
· GTRT齿轮传动转台手艺
· 埃弗米齿轮消隙专利手艺
· A/C转台双臂支持，刚性高、承载强、 高精度
· DIN5级入口斫磨齿轮手艺
· 普遍加工材质的适用性，包括钢材、钛合金等高硬度高韧性材质的加工
· A/C轴标配海德汉圆光棚
· 排屑．清洁更简昜
· 创立性的摇篮扭转阳尼手艺

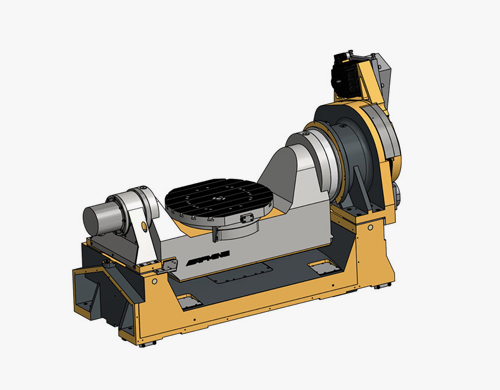

GTRT转台
A轴：伺服电机+双齿轮消隙（侧隙消除专利手艺）＋扭转阻尼手艺
C租：伺服电机+双齿轮消隙
